PV-Unterkonstruktion für Flachdach

Duraklick-Montagesysteme sind leicht, aerodynamisch und selbsttragend – speziell entwickelt für großflächige Photovoltaik-Anlagen auf Flachdächern. Sie zeichnen sich durch ihre leichte, aerodynamische und selbsttragende Bauweise aus – ganz ohne Dachdurchdringung.

Gefertigt aus hochwertigem Aluminium in Leichtbauweise, eignen sich die Systeme ideal für Industrie- und Gewerbebauten sowie für Flachdächer von Ein- und Mehrfamilienhäusern.

Duraklick überzeugt durch eine schnelle, einfache und sichere Montage.

Die extrabreiten Bodenschienen mit einer Breite von 230 mm sorgen für eine gleichmäßige Lastverteilung auf dem Dach. Bei statischen Anforderungen können sie zusätzlich ballastiert werden, um optimal auf die jeweiligen örtlichen Gegebenheiten abgestimmt zu werden.

DOKUMENTE

Weitere Infos zu den Flachdach-Montagesystemen finden Sie in unserem Verkaufsblätter:

MONTAGESYSTEME

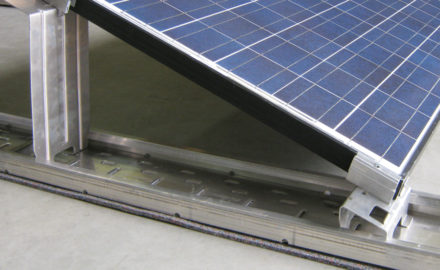

Duraklick ECO – Flachdach-Montagesystem

Duraklick ECO

Ökonomisches Flachdach-PV-Montagesystem für Südausrichtung

mehr erfahren

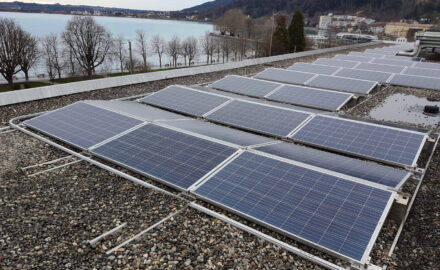

Duraklick EW – Flachdach-Montagesystem

Duraklick EW

Flachdach-PV-Montagesystem für Ost-West-Ausrichtung
mehr erfahren
Duraklick GE – Flachdach-Montagesystem

Duraklick GE

Erhöhtes Flachdach-PV-Montagesystem für Kies- und Gründächer. Für Süd- und Ost-West-Ausrichtung
mehr erfahren
Duraklick GR – Flachdach-Montagesystem

Duraklick GR

Flachdach-PV-Montagesystem für Gründächer in Süd- und Ost-West
mehr erfahren

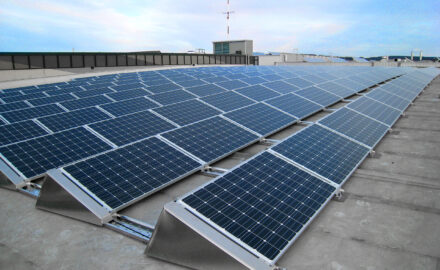

Duraklick SR – Flachdach-Montagesystem

Duraklick SR

Aerodynamisch optimiertes Flachdach-PV-Montagesystem für Südausrichtung
mehr erfahren
Duraklick ECO 0° – Flachdach-Montagesystem

Duraklick ECO 0°

Dachparalles-PV-Montagesystem

mehr erfahren

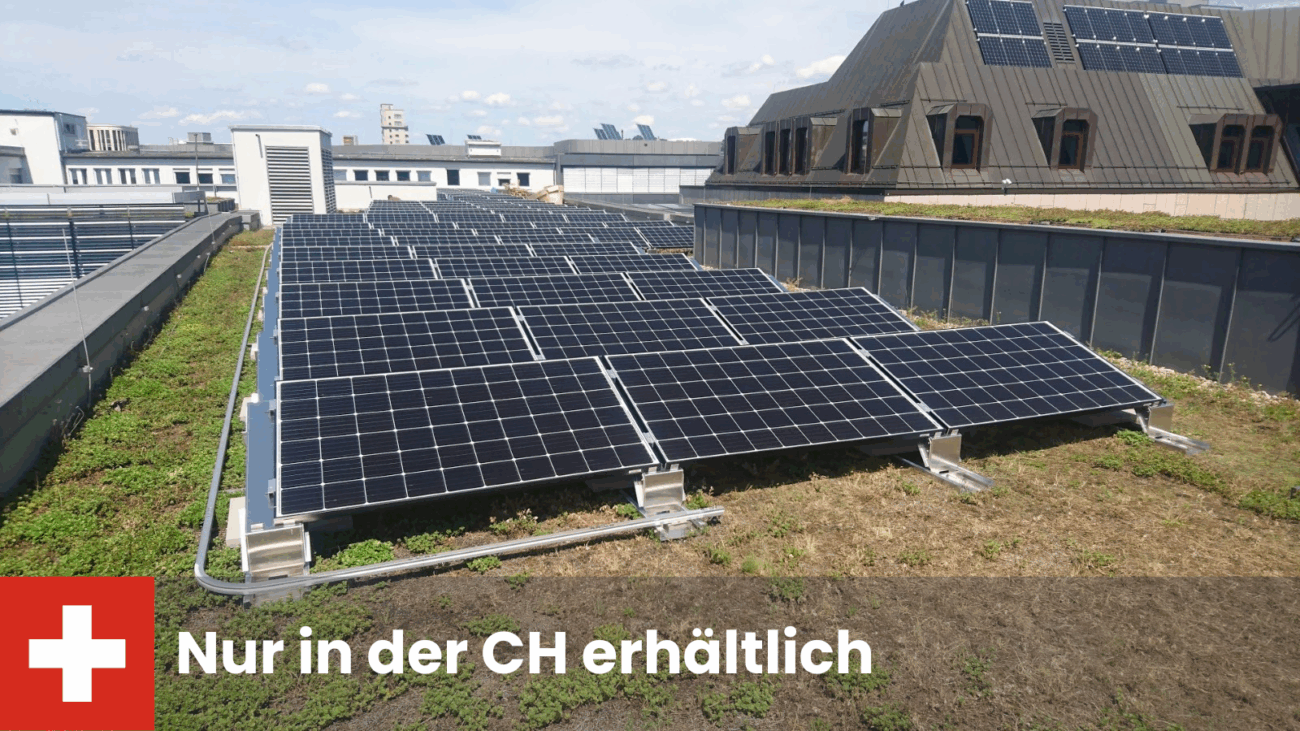

Nur in der Schweiz erhältlich

Duraklick GR 10°L / GR10°L 400mm

Flachdach- Montagesystem für Gründacher Duraklick

mehr erfahren
Duraklick XL Flachdachsystem

Duraklick XL

Flachdach-PV-Montagesystem für extreme Schnee- und Windlasten

mehr erfahren

Tools für den Installateur, Planer und Architekten

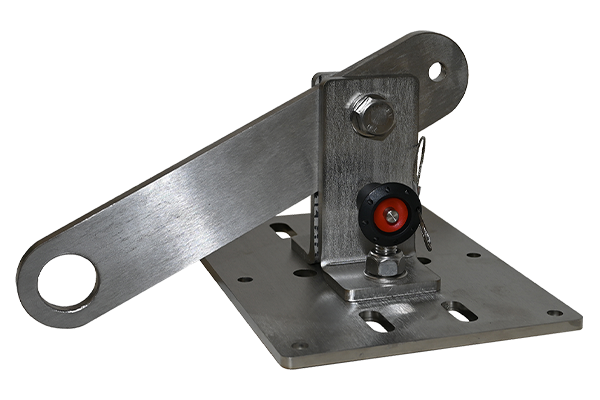

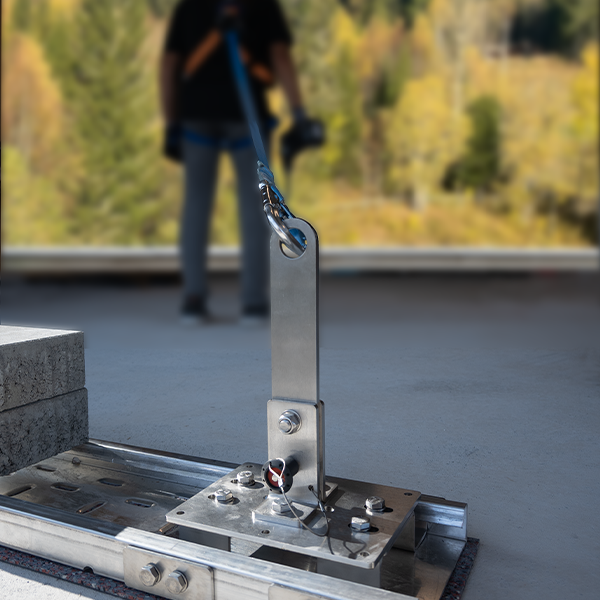

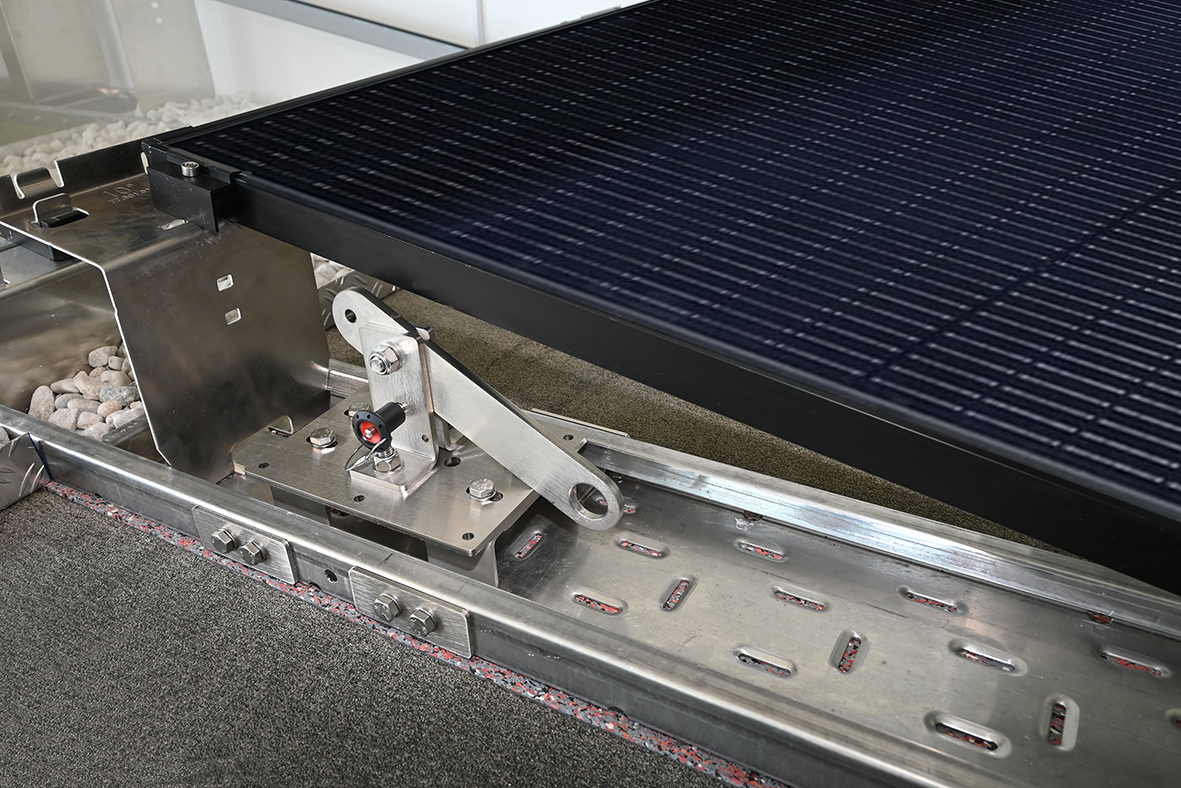

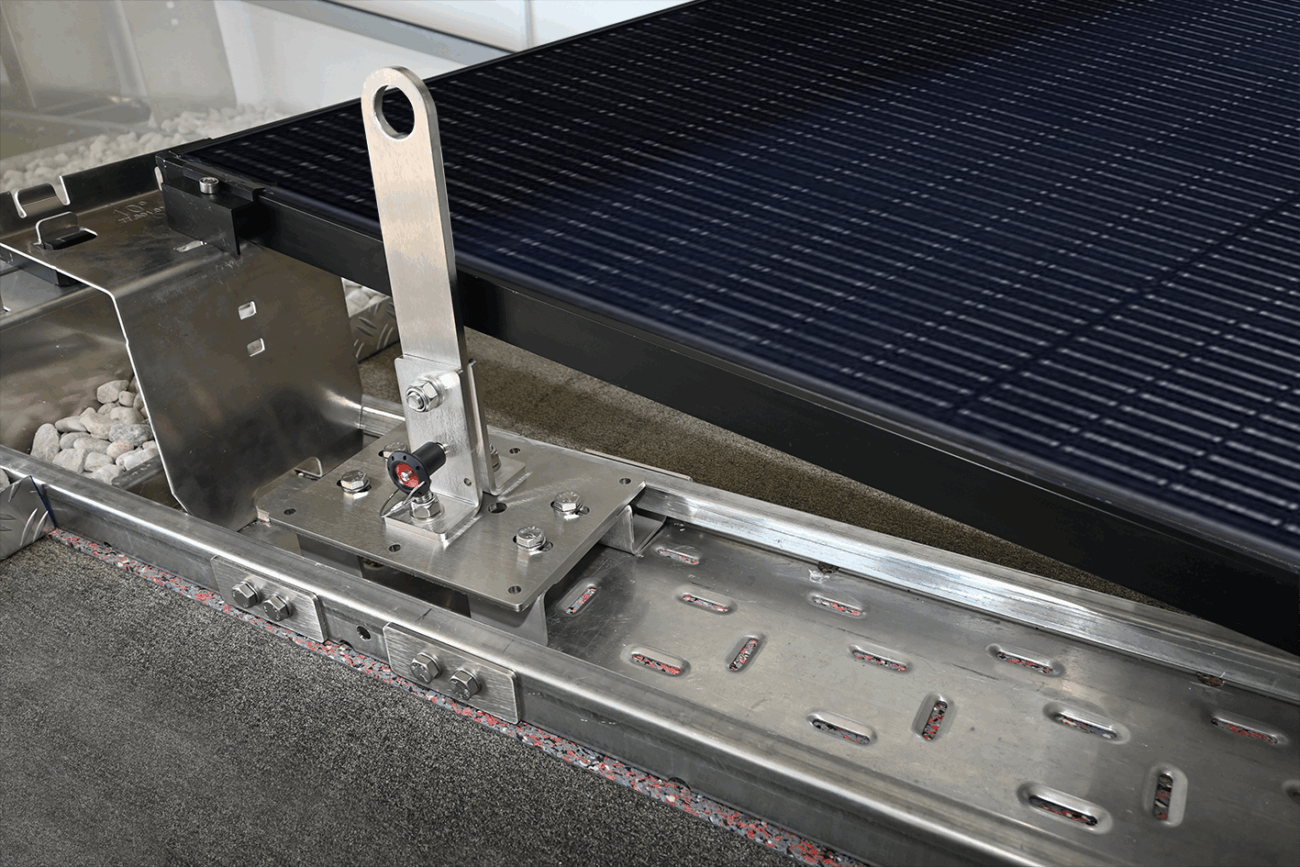

Duraklick Einzelanschlagpunkt (EAP) klappbar

Der EAP zeichnet sich durch seine einfache Handhabung aus, da er direkt in der Bodenschiene verankert wird und somit keine separate HSS-Schiene erforderlich ist. Zudem erfüllt er alle Anforderungen für die Anschlageinrichtung Typ A und E für die Zulassung der DEKRA nach DIN EN 795:2012 Typ A&E und DIN CEN/TS 16415:2017 was höchste Sicherheitsstandards garantiert.
Ihre Vorteile auf einen Blick:

  • Keine Verschattung: Der klappbare Mechanismus sorgt dafür, dass die Effizienz Ihrer PV-Anlage nicht beeinträchtigt wird.
  • Ideal für kleine oder verwinkelte Flachdach PV-Anlagen: Perfekt geeignet für kompakte Installationen.
  • Flexible Montage: Der EAP kann am Rand oder innerhalb eines PV-Feldes montiert  werden, was Ihnen maximale Flexibilität gewährleistet.
  • Zugelassen für bis zu zwei Personen zeitgleich: Sicherheit und Normkonfirmität wird bei uns großgeschrieben.
  • Keine Dachdurchdringung: Dies minimiert das Risiko von Schäden an der Gebäudestruktur.
  • Auflastgetragen: Der Duraklick Einzelanschlagpunkt ist stabil und sicher.
    Integriert in die PV-Anlage: Eine harmonische und effiziente Lösung für Ihre Projekte.
  • Wartungsfreundlich: Alle relevanten Teile sind ohne Demontage prüfbar.

Profitieren Sie von dieser innovativen Lösung und sichern Sie sich die Vorteile, die unser klappbarer Einzelanschlagpunkt (EAP) bietet.

DOKUMENTE

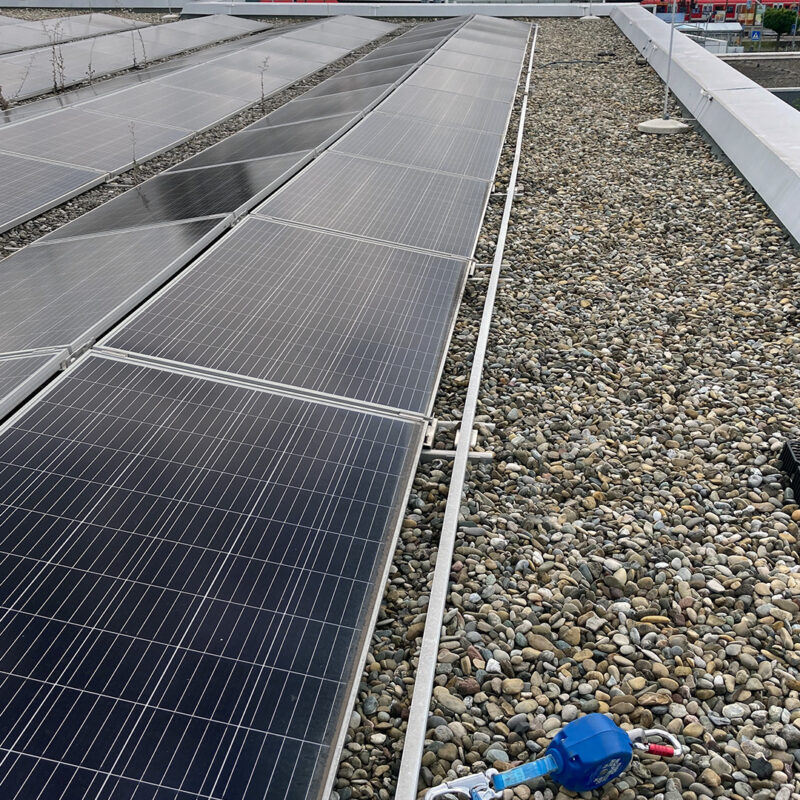

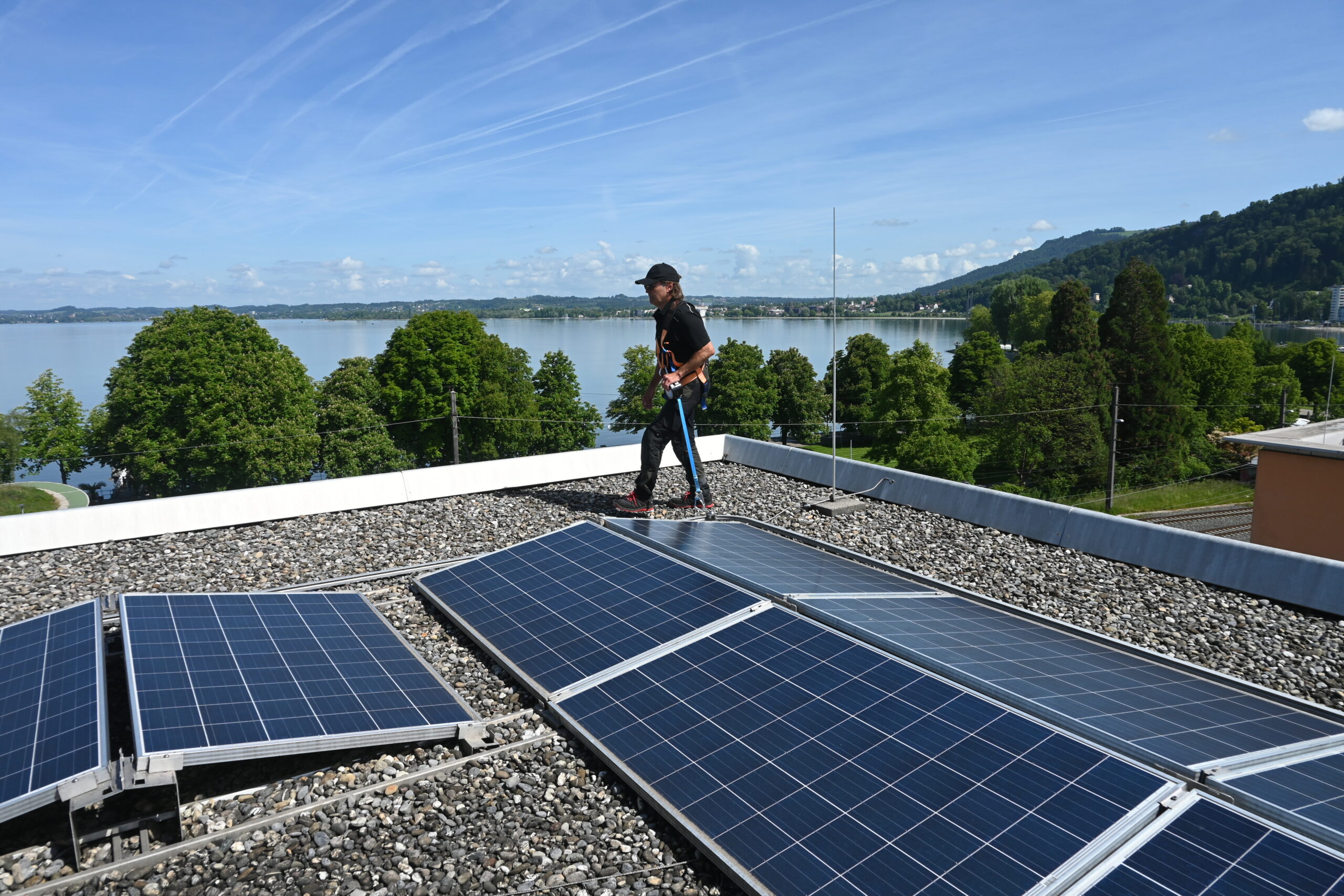

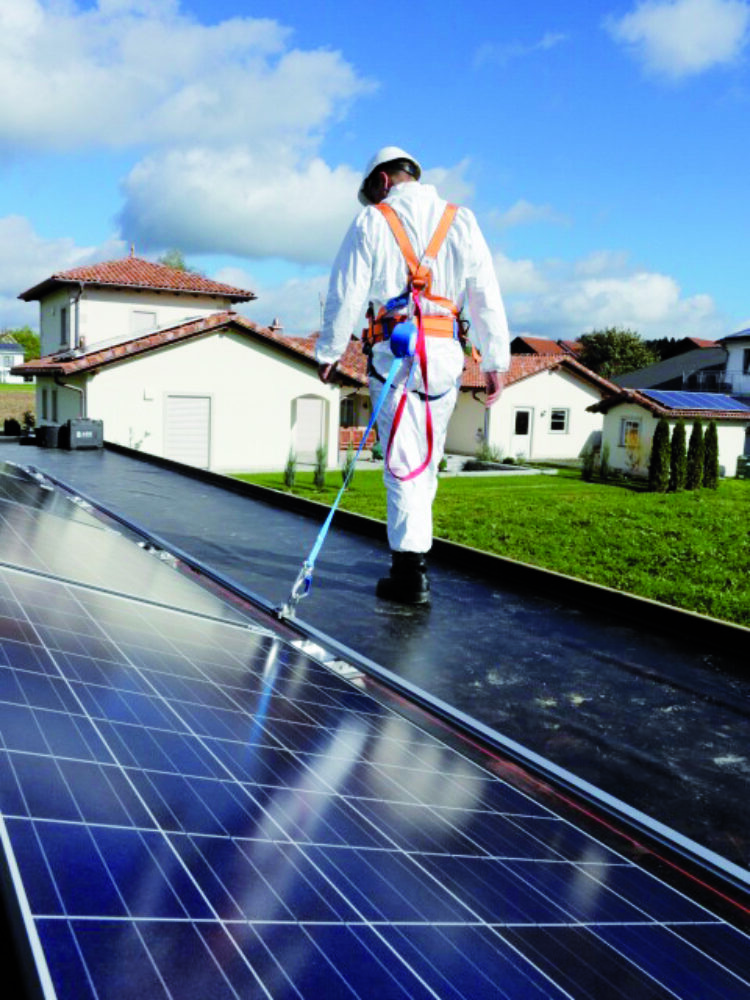

Höhensicherungssystem HSS

Die clevere Lösung für sichere Arbeiten auf Flachdächern

Das Höhensicherungssystem Duraklick HSS bietet eine effiziente, flexible und wirtschaftlich überzeugende Lösung zur Absturzsicherung auf Flachdächern. Es ist vollständig in das Duraklick PV-Montagesystem integriert und macht zusätzliche Einzelanschlagpunkte oder sonstige Dachabsicherungen überflüssig.

Das System ermöglicht die gleichzeitige Sicherung von bis zu vier Personen und bietet dabei ein hohes Maß an Bewegungsfreiheit. Es ist sowohl in der Schweiz als auch europaweit zugelassen und lässt sich unkompliziert auch in bestehende Duraklick Anlagen nachrüsten.

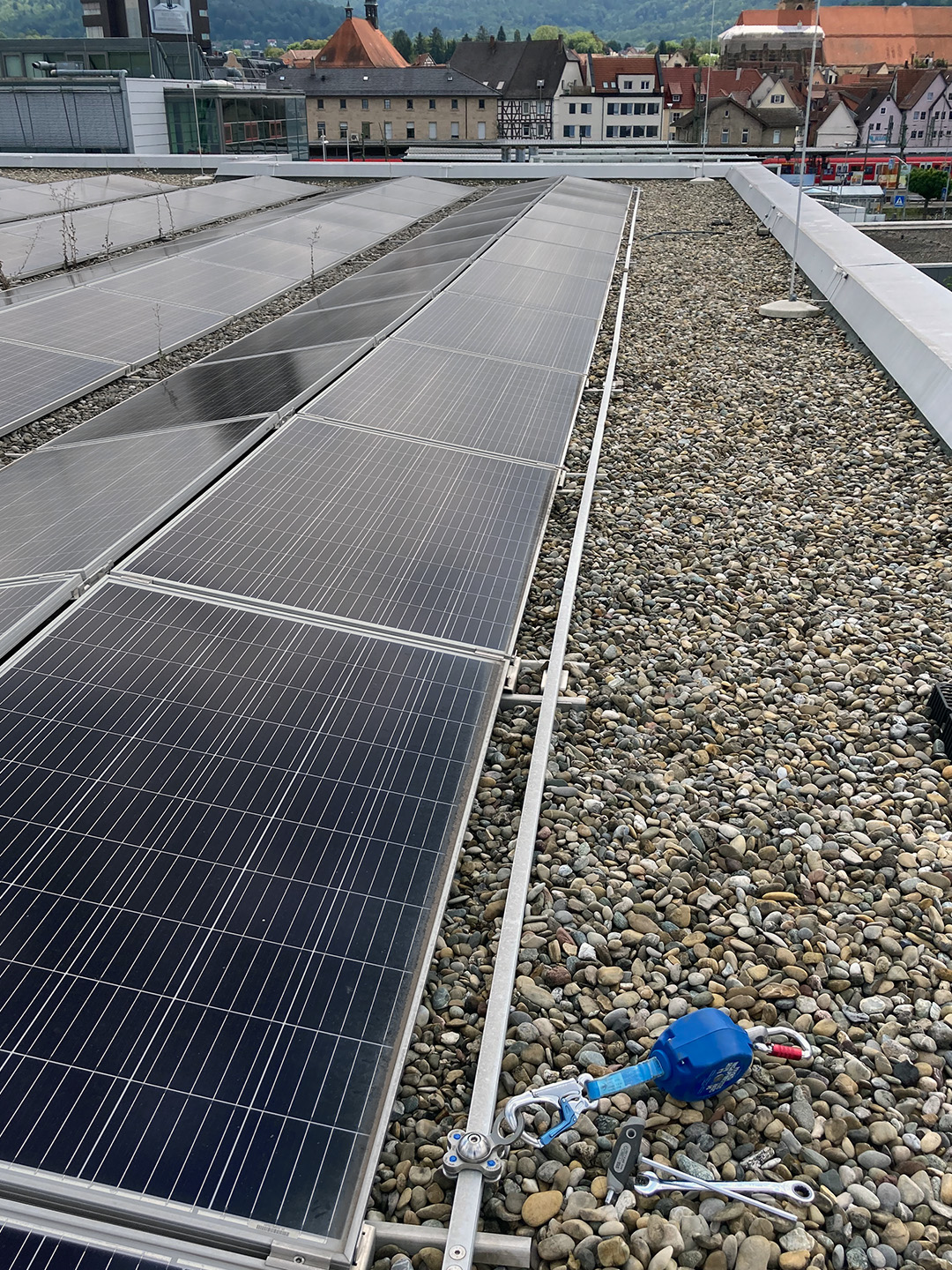

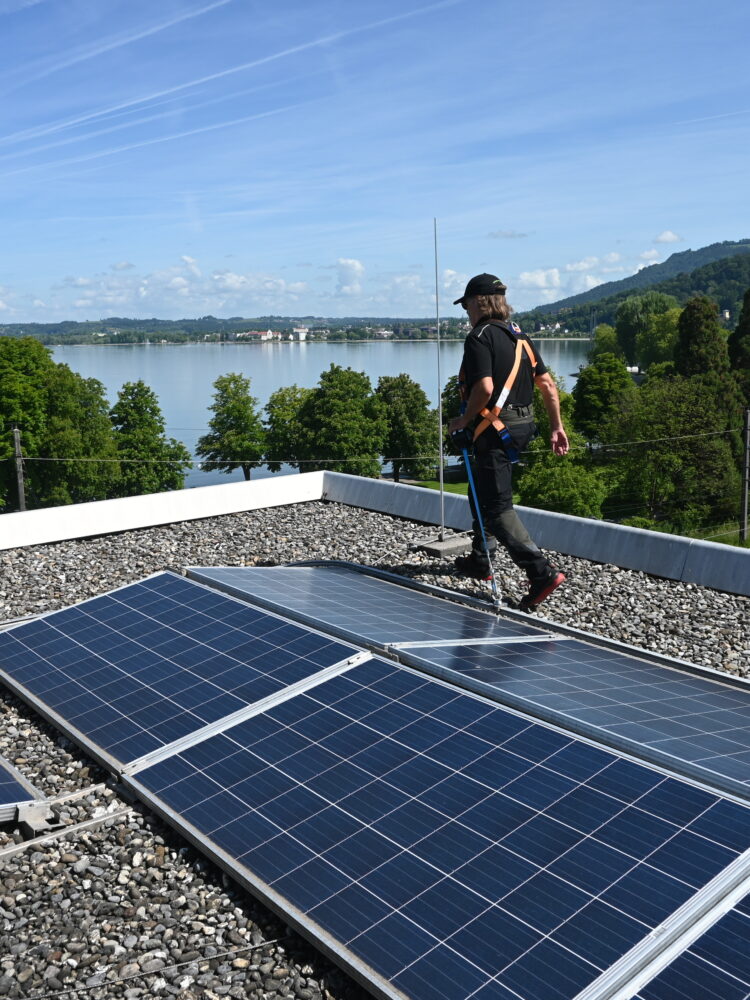

Höhensicherungssystem HSS auf einem Flachdach

Angebotserstellung

Um Ihnen ein präzises und verbindliches Angebot für ein Montagesystem erstellen zu können, benötigen wir folgende Unterlagen:

  • Unsere Checkliste, ausgefüllt mit allen verfügbaren Daten
  • Einen Belegungsplan mit Dachbemaßung (bevorzugt als PDF oder DWG)
  • Ein Datenblatt des geplanten Moduls
  • Falls vorhanden Fotos vom Objekt und der Umgebung

Bei Vorlage dieser Angaben erstellen wir Ihnen innerhalb von 2-3 Arbeitstagen ein verbindliches Angebot mit Verlegeplänen und einer Projektübersicht. Außerdem erhalten Sie unsere unverbindlichen Vorabberechnungen zu den Auflasten. Dieser Service ist für Sie selbstverständlich kostenfrei. Im Auftragsfall erhalten Sie von uns dann eine verbindliche Systemstatik zu Ihrem Projekt.

Kontakt

Flagge der Europäischen Union

SOLTOP Energie GmbH

Flagge der Schweiz

SOLTOP Energie AG

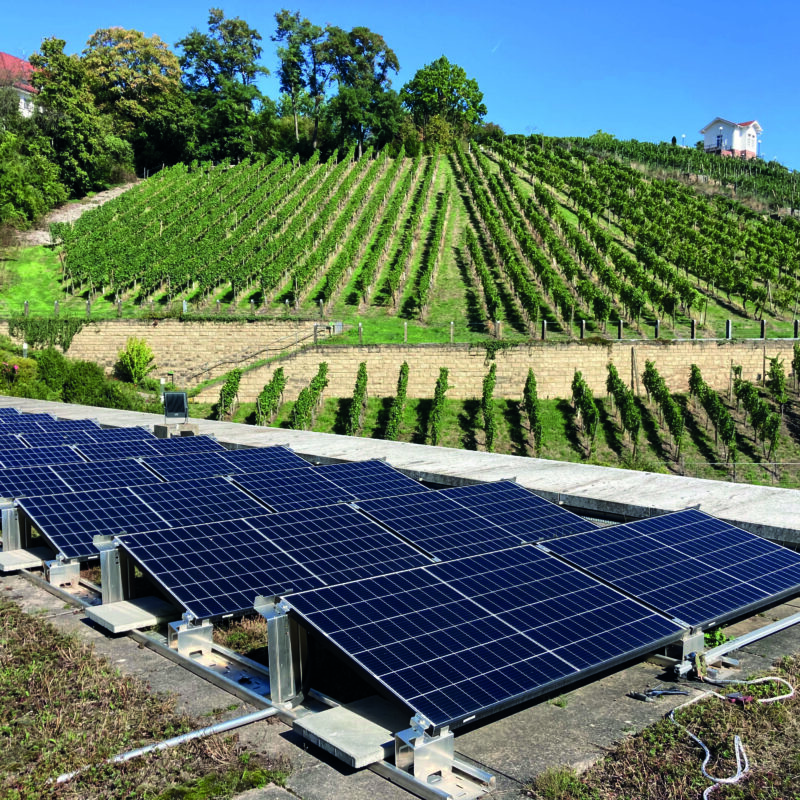

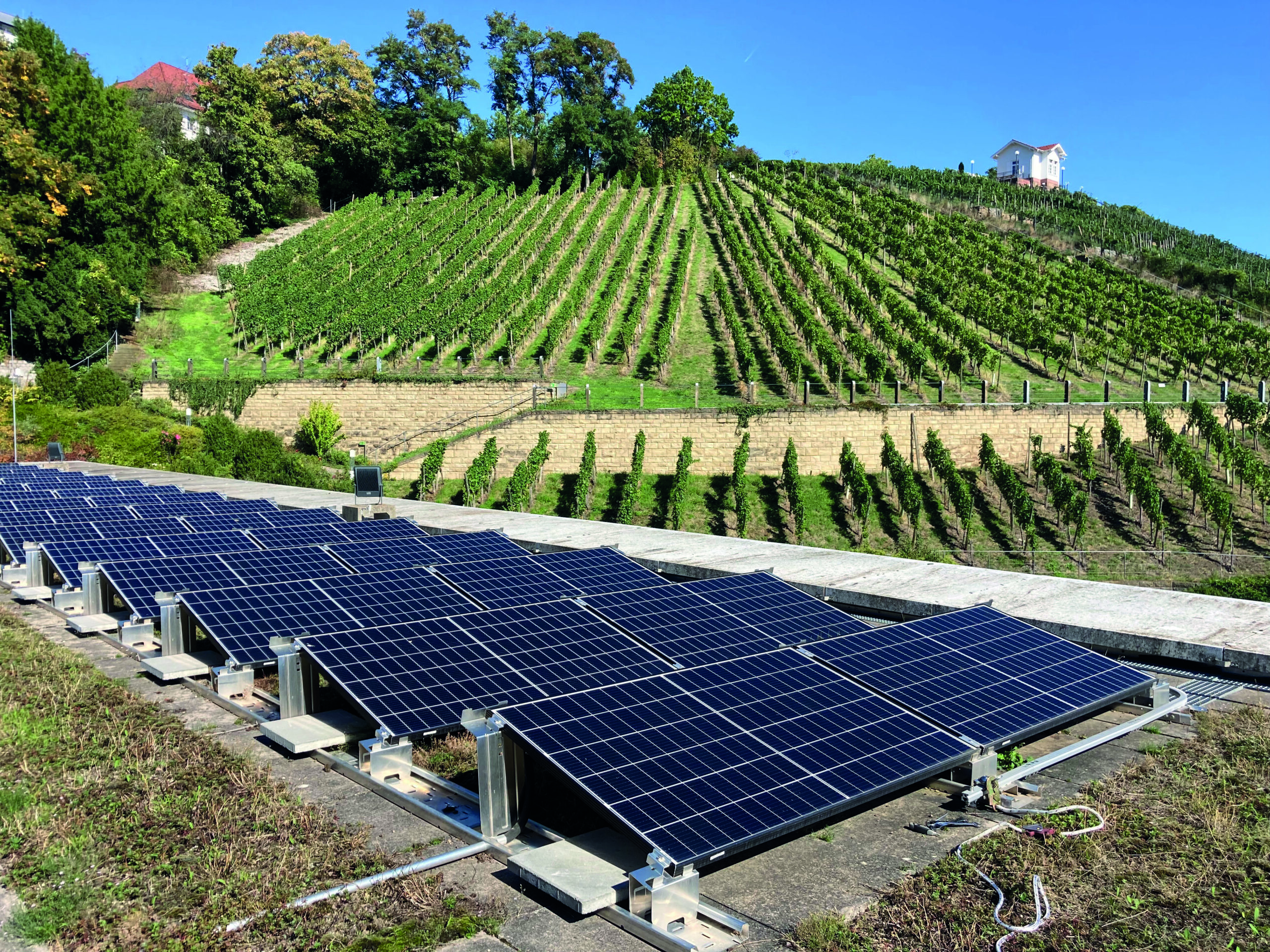

Duraklick ECO 20° – Flachdachanlage in Stuttgart

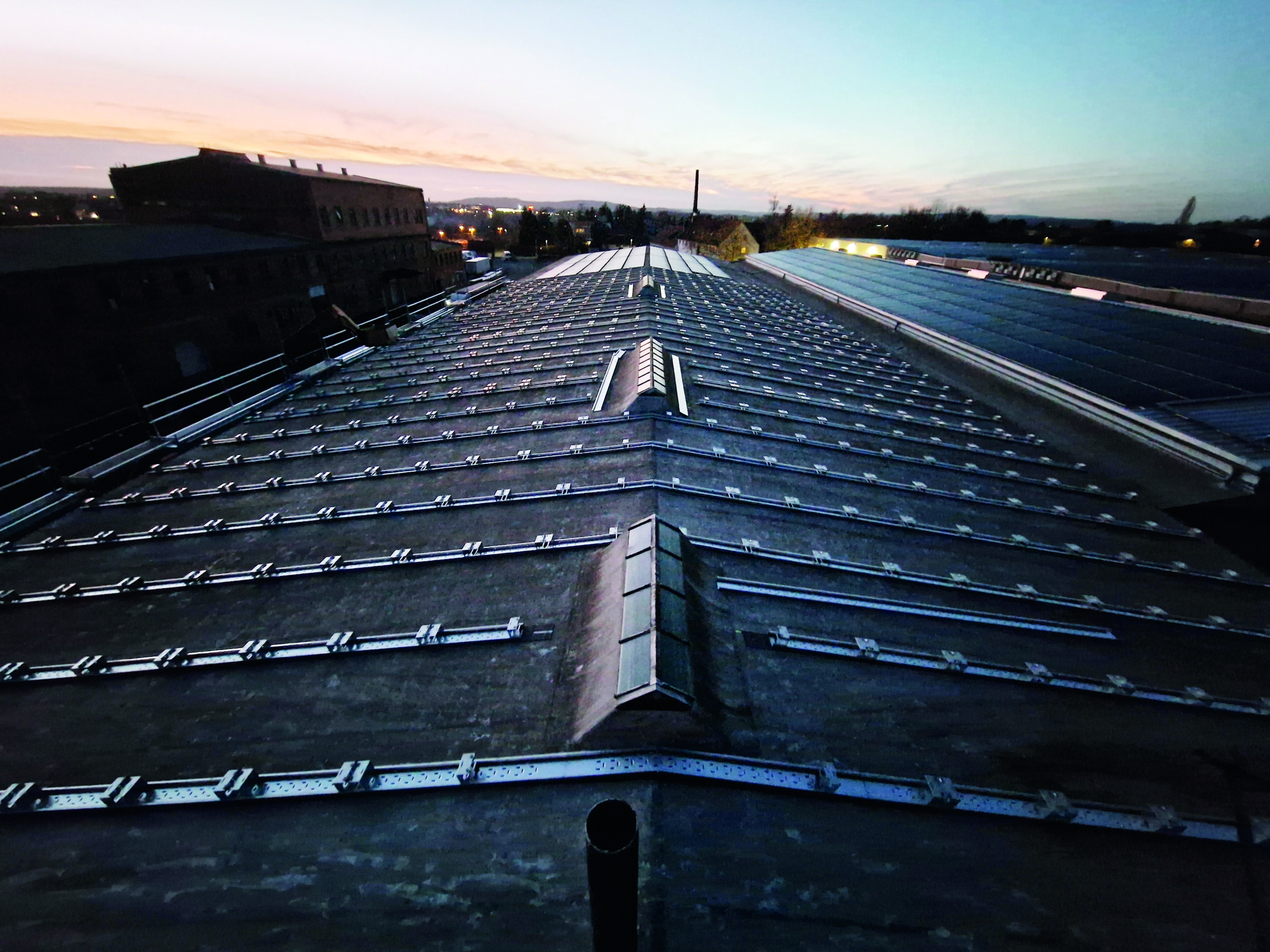

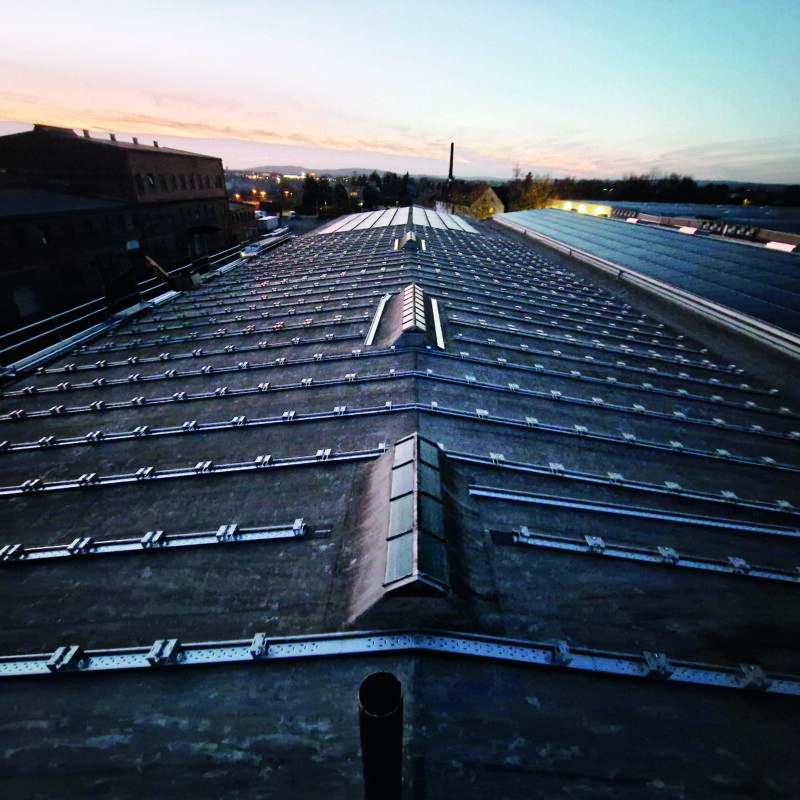

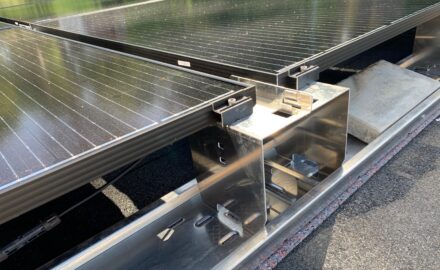

Duraklick ECO 0° – Flachdachanlage

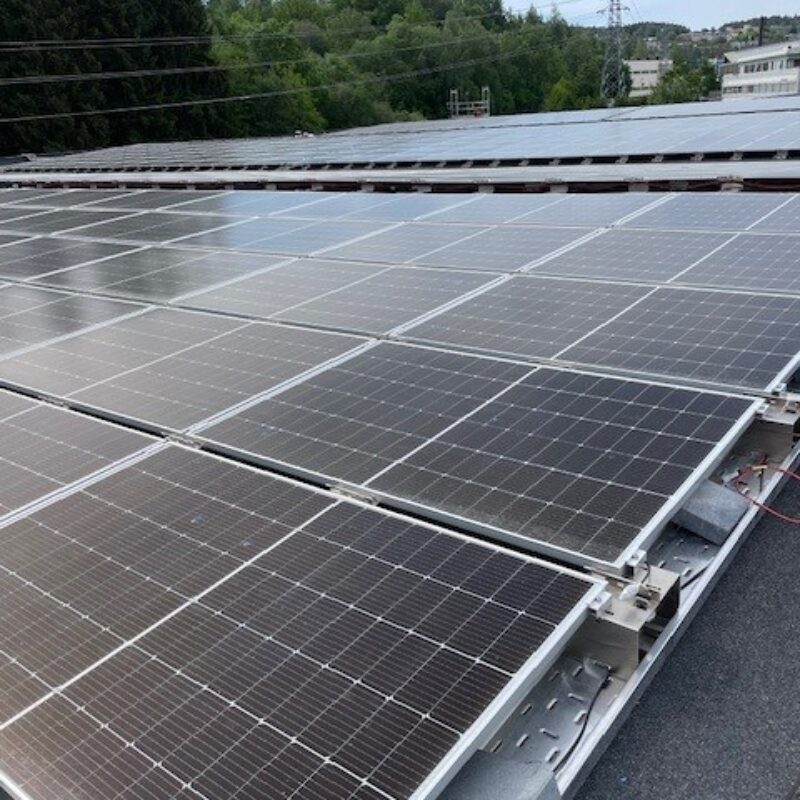

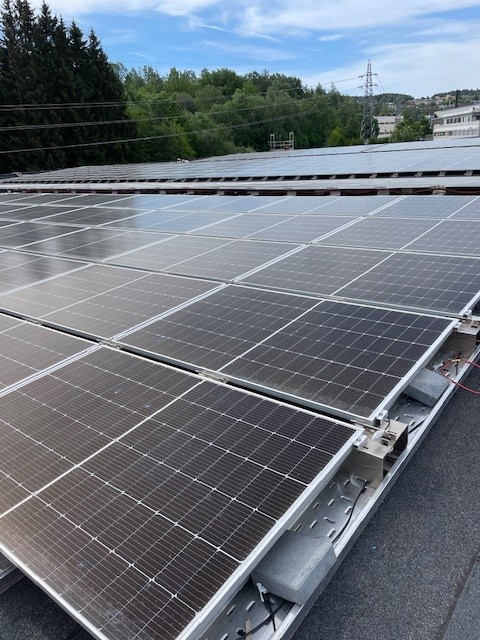

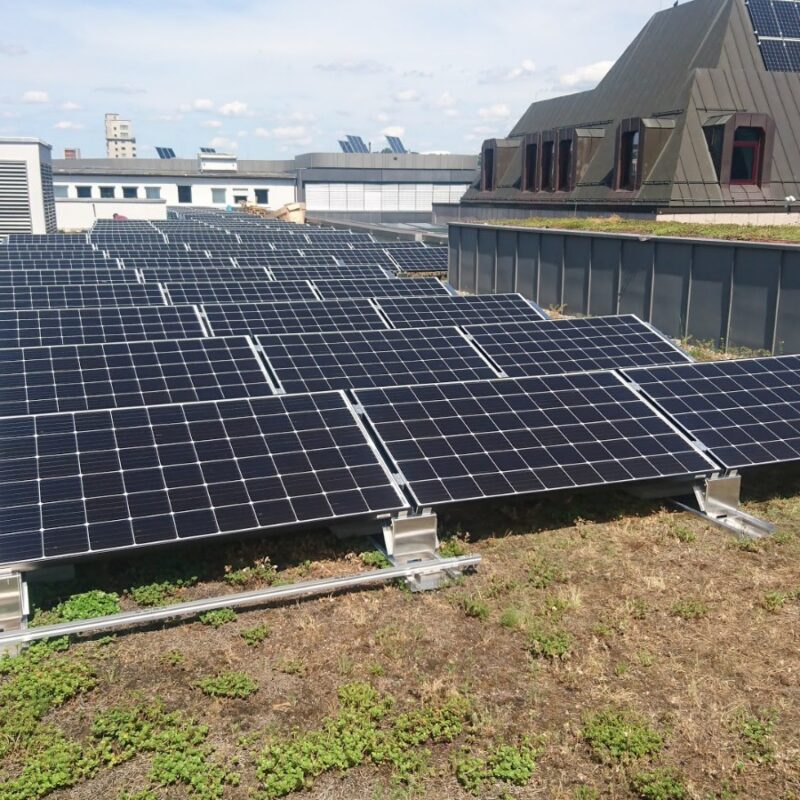

Duraklick ECO – Flachdachanlage

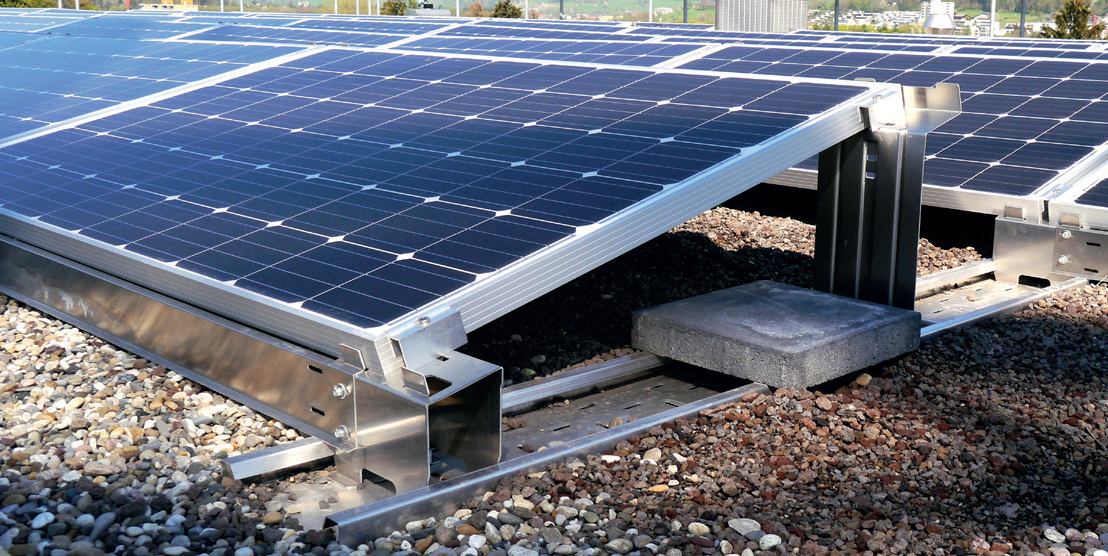

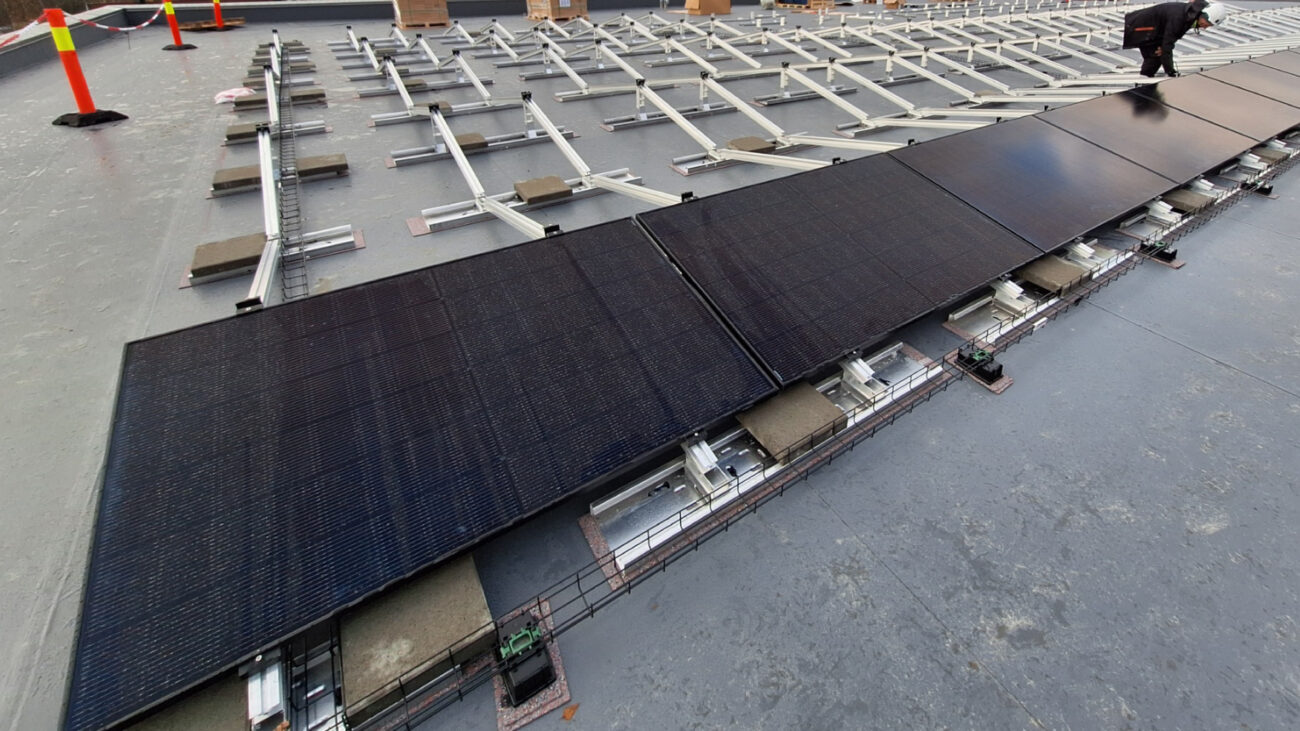

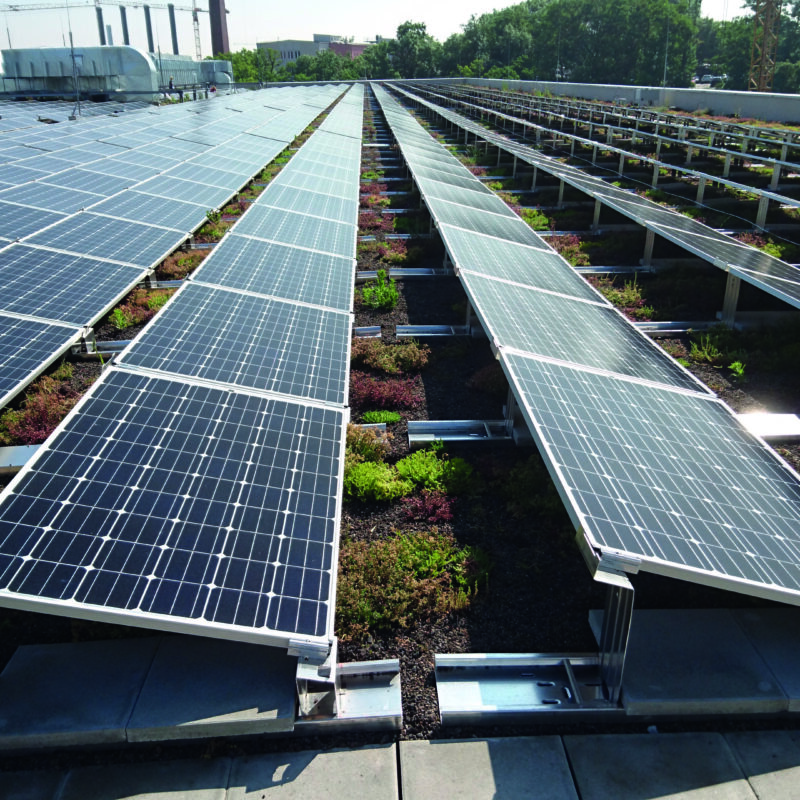

Duraklick GE – Flachdachanlage

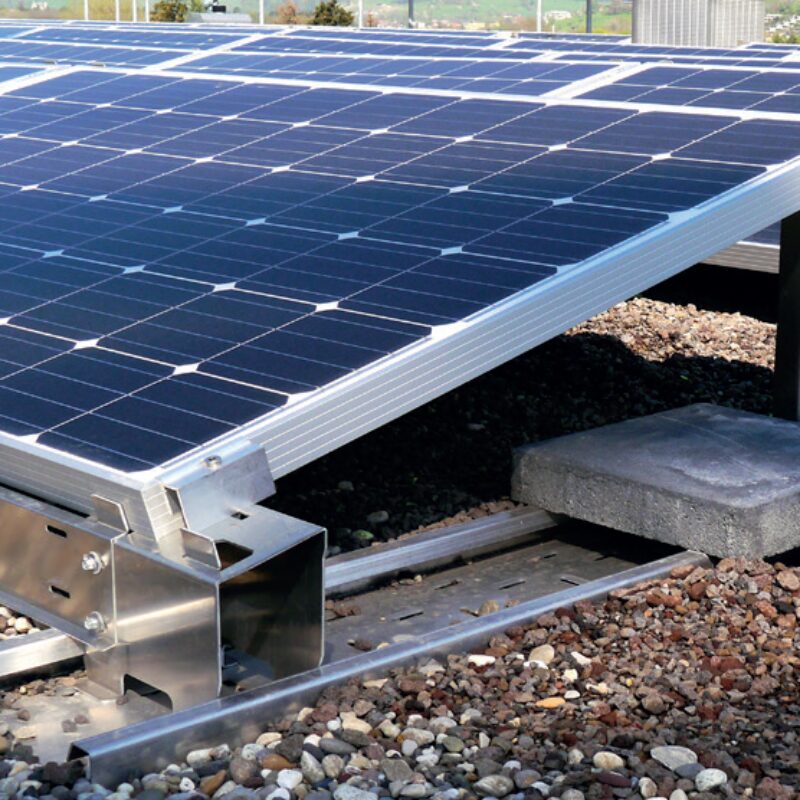

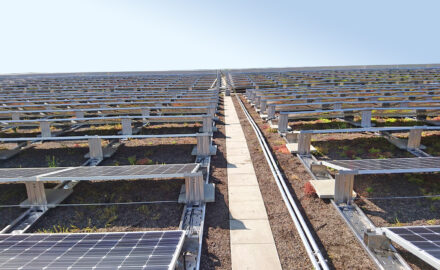

Duraklick GE System

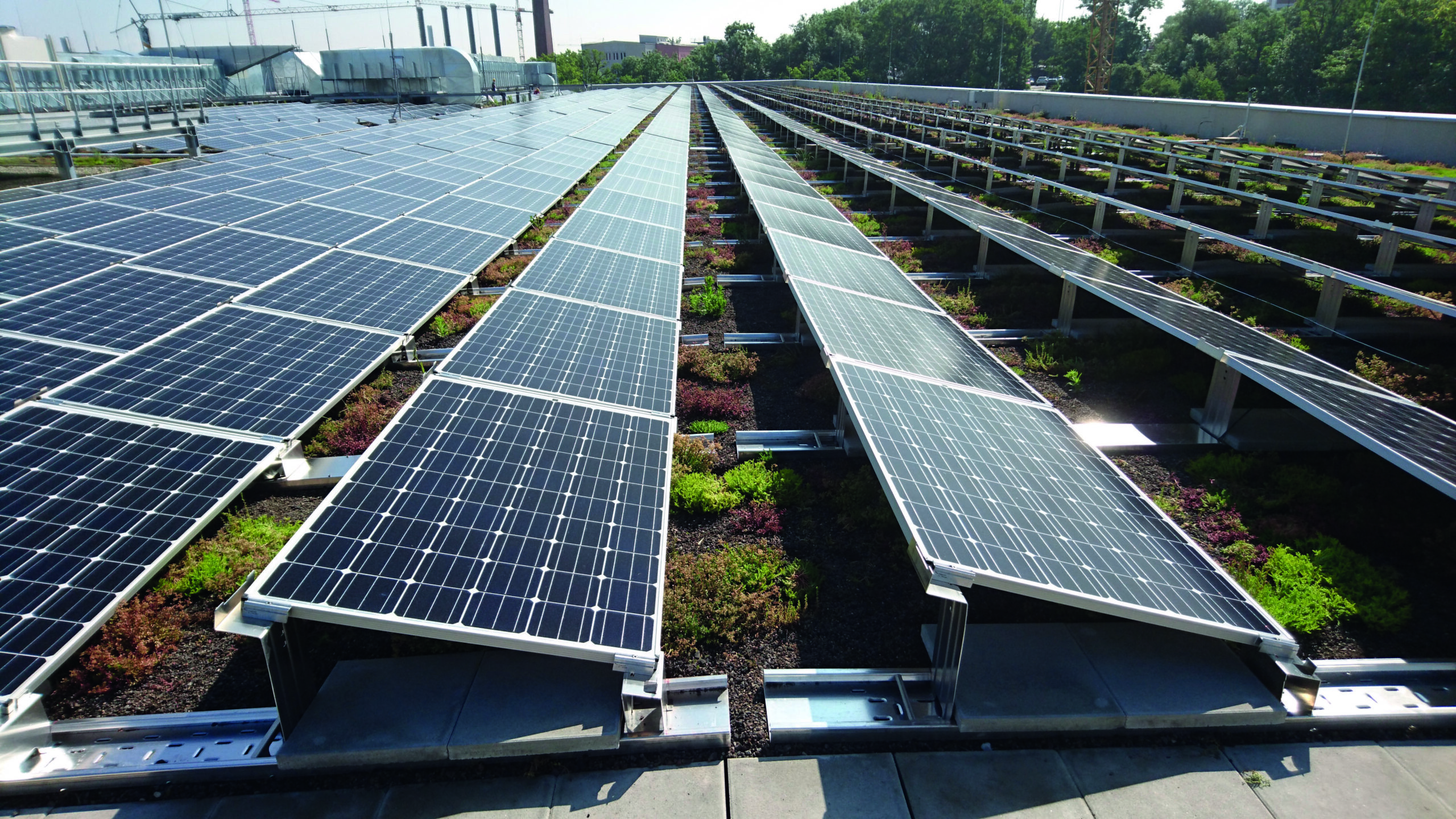

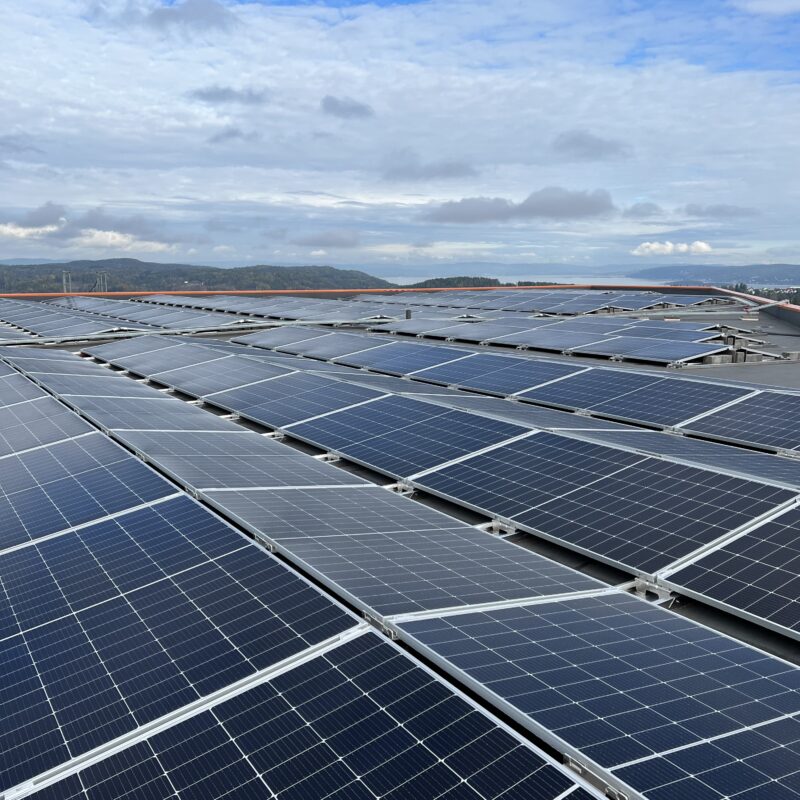

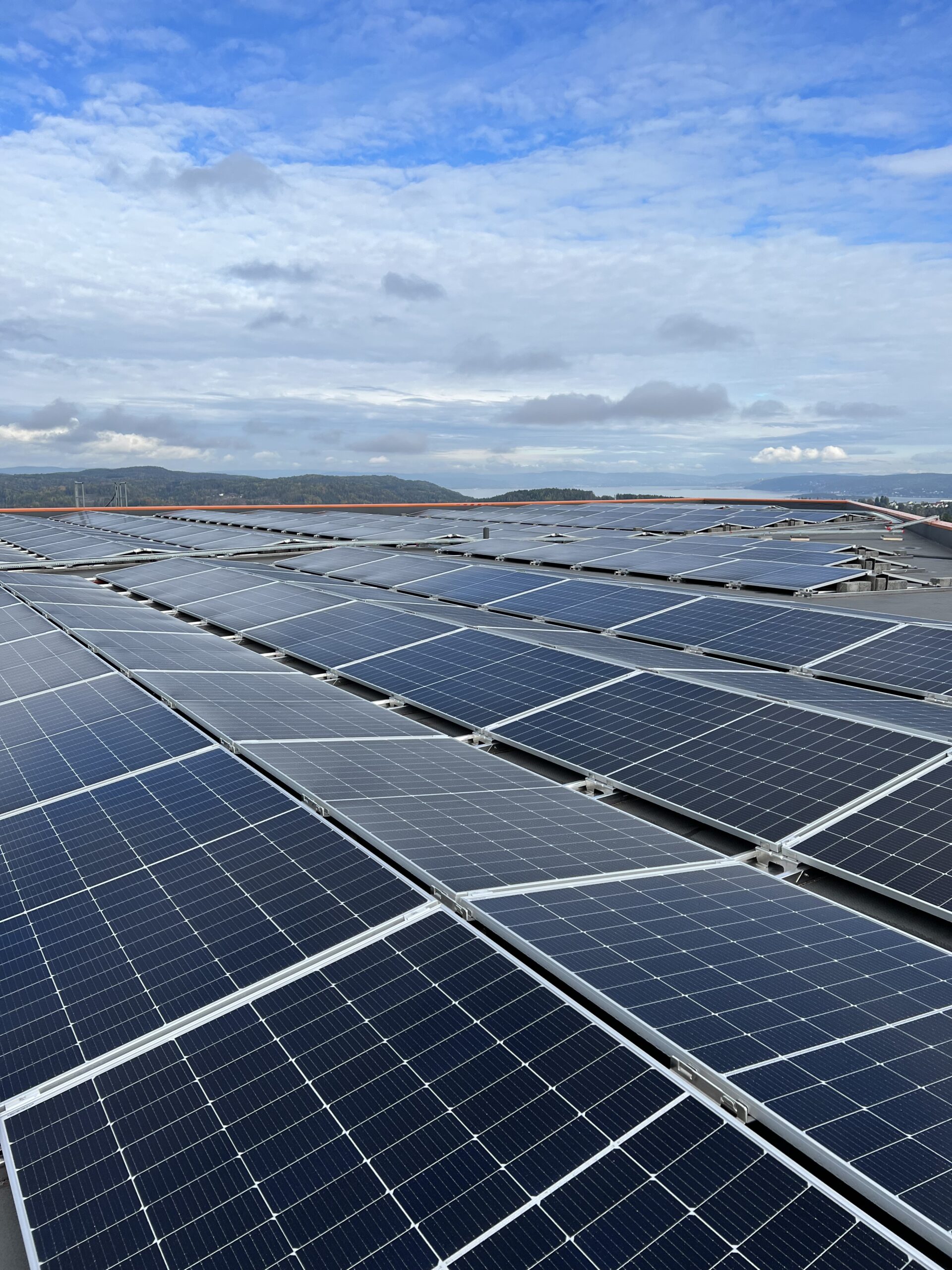

Photovoltaik-Flachdachanlage mit Duraklick

So wirkt der Sonnenstand auf PV-Module

Die Sonne steht im Sommer hoch und im Winter tief. Je senkrechter ihre Strahlen auf das Modul treffen, desto mehr Leistung bringt es. Eine leichte Neigung nach Süden verbessert den Einfallswinkel vor allem in der kalten Jahreszeit. Gleichzeitig wirft die tiefe Wintersonne lange Schatten, deshalb bestimmt sie den nötigen Reihenabstand.

Sonnenstand und Einfallswinkel auf ein PV-Modul auf dem Flachdach Mittagssonne in Zürich: 66 Grad am 21. Juni, 43 Grad im März und September, 19 Grad am 21. Dezember. Das Modul ist 10 Grad nach Süden geneigt. Im Winter ist der Schatten rund 2,9-mal so lang wie die Höhe der Modulkante. Lot zum Modul Neigung 10° 21. Juni Sonnenhöhe 66° März / Sept. 43° 21. Dez. 19° h Winterschatten ≈ 2,9 × h Norden Süden

Sommer (21. Juni)

Sonnenhöhe 66°, Einfallswinkel auf das Modul 14°.

Modul 10° geneigt: 97 %
Modul flach (0°): 91 %

Frühling / Herbst

Sonnenhöhe 43°, Einfallswinkel auf das Modul 37°.

Modul 10° geneigt: 80 %
Modul flach (0°): 68 %

Winter (21. Dezember)

Sonnenhöhe 19°, Einfallswinkel auf das Modul 61°. Lange Schatten: Reihenabstand beachten.

Modul 10° geneigt: 48 %
Modul flach (0°): 33 %
Prozentwerte: Anteil der direkten Mittagsstrahlung, der pro Quadratmeter Modulfläche ankommt (100 % = Sonne steht senkrecht zum Modul). Berechnet für Zürich (47,4° N) und Ausrichtung nach Süden; diffuse Strahlung ist nicht berücksichtigt. Der genaue Reihenabstand hängt von Neigung, Modulhöhe und Standort ab.

FLACHDACH

Benötigen Sie Unterstützung? Kontaktieren Sie jetzt einen Berater!

Berater finden

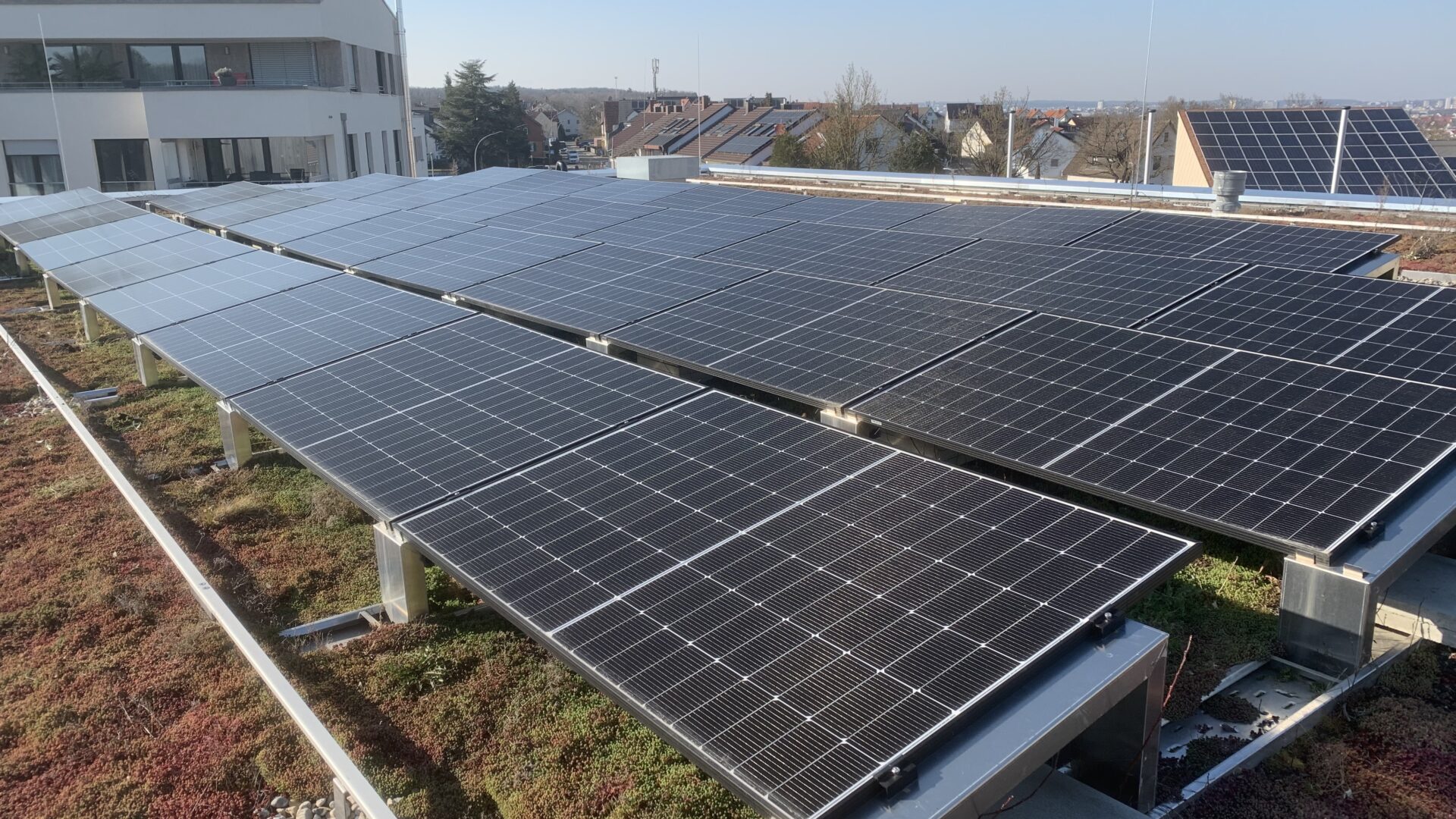

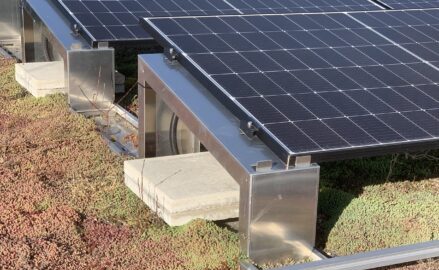

Duraklick GR 10° auf einem Gründach
